Montage einer Solaranlage – oder wenn der Elekriker hoch hinaus geht

(Nachrüstung ohne Erneuerung des Daches)

Photovoltaik
Solarzellen wandeln Sonnenstrahlung in elektrische Energie um – ohne Abfall, Lärm und Abgase.


Netzverbundanlage
Die Anlage wird ans öffentliche Elekrizitätsnetz angeschlossen. D.h. der erzeugte Solarstrom wird primär für den Eigenverbrauch genutzt und nur der überschüssige Strom wird ins Netz abgegeben. Durch diese Verbindung kann sichergestellt werden, dass zu jedem Zeitpunkt genügend Verbraucher vorhanden sind, die den Solarstrom sofort nutzen können. Es ist keine Zwischenspeicherung nötig.
Die Stromversorgung ist jederzeit sichergestellt und es werden/können normale Wechselstromgeräte eingesetzt werden.

Technik
Photovoltaik (PV) ist die direkte Umwandlung von Lichtenergie in elektrische Energie mittels Solarzellen. Der dabei erzeugte Gleichstrom wird durch einen Wechselrichter umgewandelt und eingespeist.

Bei nachfolgender Installation handelt es sich um das Modell SolarEdge SE4K – E-Series Wechselrichter der FIrma Otto Fischer AG, Zürich.


Installationsart
Die angebaute Anlage wird auf dem Schrägdach mittels Unterkonstruktion direkt auf das Dach montiert.

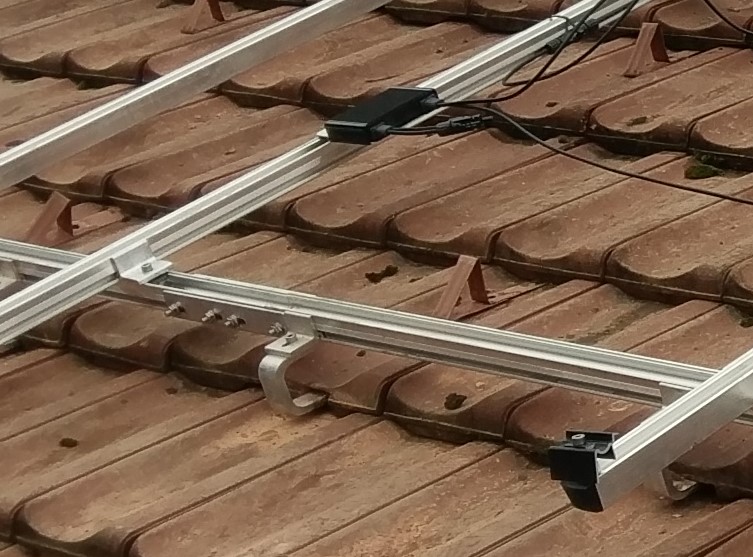

Dachhaken
Die Dachhaken werden an die Dachsparren geschraubt. Die Anzahl und Art dieser Dachhaken richtet sich nach der Belastung (Gewicht der Module, Belastung durch Wind oder Schnee) und der Form der Ziegel.

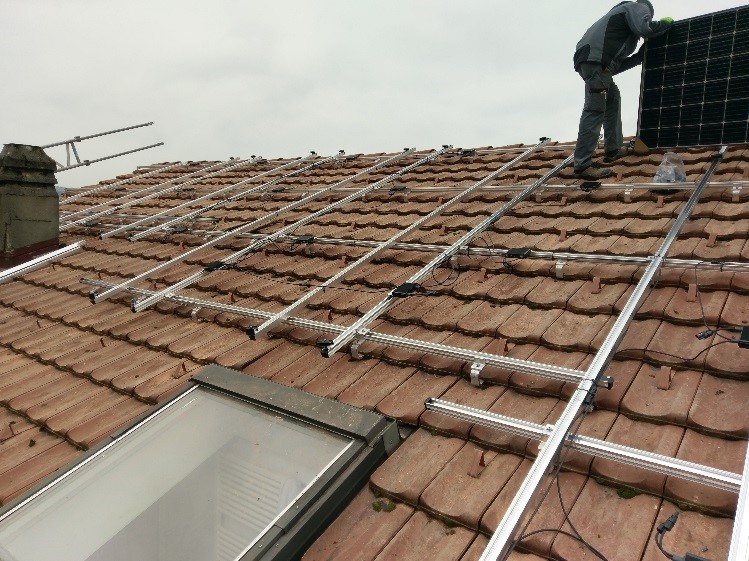

Montagesystem
Die Schienen bestehen aus Aluminium, damit sie die Belastung des Daches nicht vergrössern. Diese Schienen, die die Module aufnehmen, werden parallel auf den Dachhaken befestigt. Die Solarmodule werden dann mit Modulklemmen auf die Schienen angeschraubt.



Die einzelnen Solarmodule werden mit Solarkabeln verbunden und ins Innere des Hauses zum Hauptschalter verlegt. Als nächster Schritt werden Hauptschalter und Wechselrichter miteinander verbunden. Darauf erfolgt der Anschluss der Photovoltaik-Anlage an das öffentliche Stromnetz.




Abschliessend wird die Funktionsfähigkeit der Solaranlage kontrolliert und das Inbetriebnahmeprotokoll für Photovoltaik ausgefüllt.

Der Aufbau und die Installation sind abgeschlossen und die Solaranlage wird in Betrieb genommen.

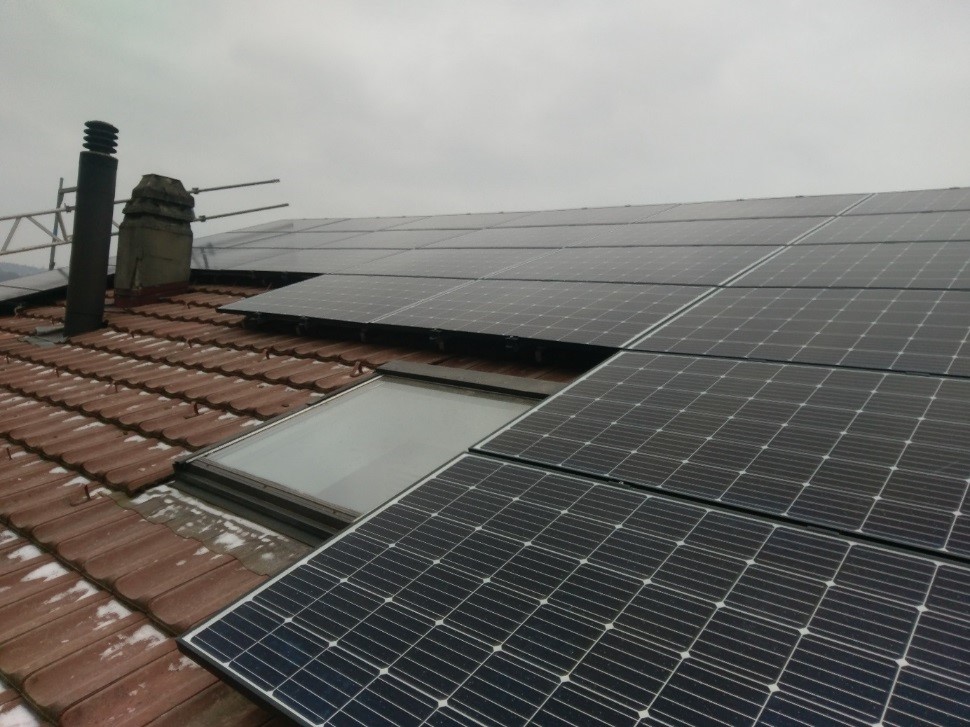

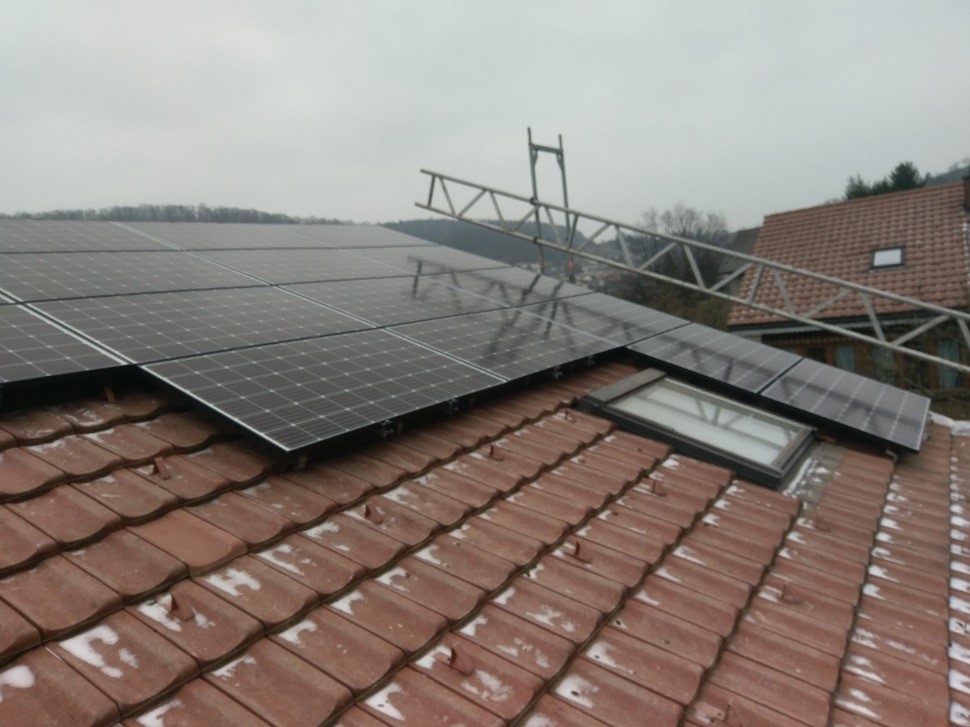

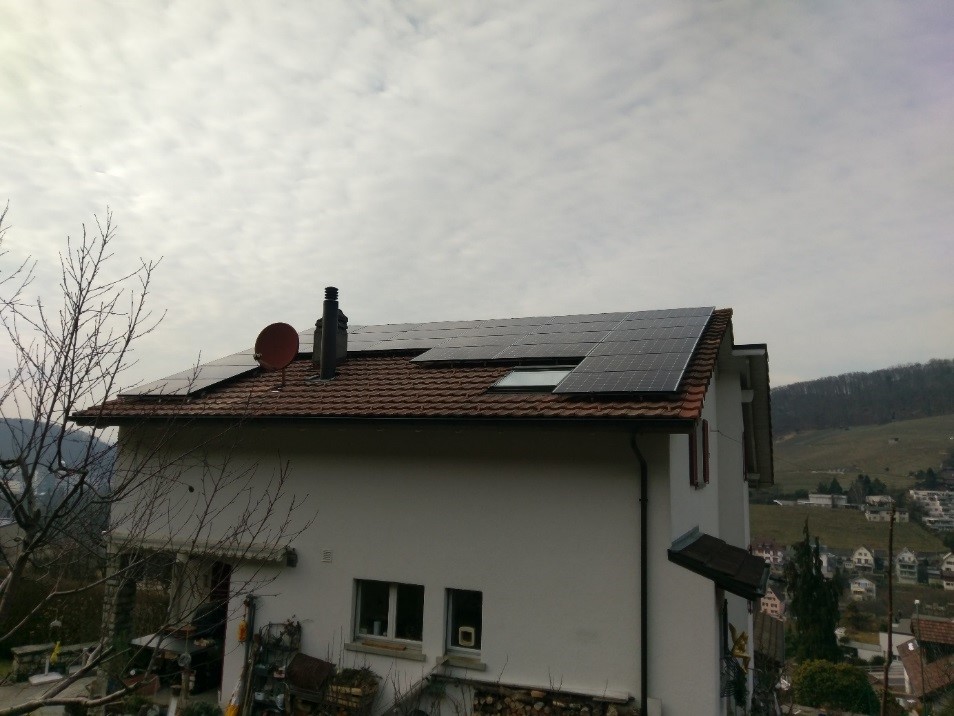

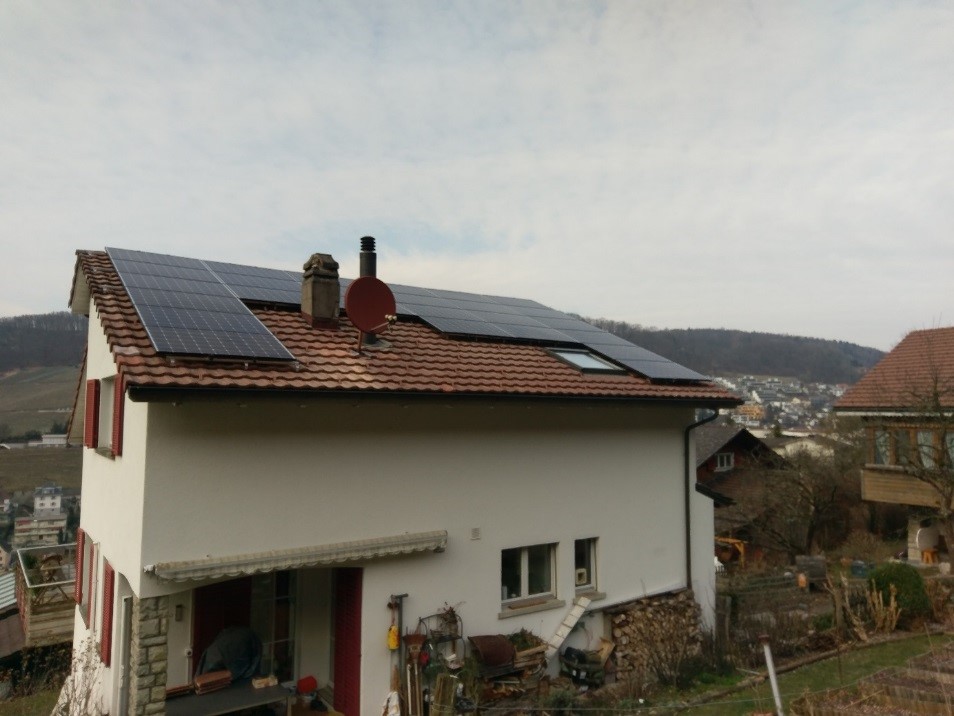

Ansichten der fertigen Photovoltaik-Anlage
